Retire a borracha de vedação. |
|
|
|
 |
|
Solte as travas da capa plástica. |
|
|
|
 |
|
Detalhe da trava da capa. |
|
|
|
 |
|
Detalhe da trava da capa. |
|
|
|
 |
|
Detalhe da trava lateral da capa.
|
|
|
|
 |
|
Detalhe da trava lateral da capa. |
|
|
|
 |
|
Detalhe do motor do ventilador. |
|
|
|
 |
|
Solte os parafusos de fixação do motor. |
|
|
|
 |
|
Solte a trava da capa do motor. |
|
|
|
 |
|
Detalhe do local de entrada de ar, sem o motor. |
|
|
|
 |
|

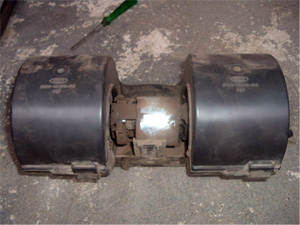

Motor fora do carro. Pronto para a manutenção e limpeza. |
|
|
|
 |
|
Para chegar aos ventiladores, retire as capas soltando as travas.
Proceda
com muito cuidado pois normalmente quebram com extrema facilidade. |
|
|
|
 |
|
Detalhe do motor sem as capas de proteção dos ventiladores. |
|
|
|
 |
|
Capa de proteção inferior dos ventiladores já limpa. |
|
|
|
 |
|
Detalhe do motor e ventiladores para troca de componentes (se necessário), e limpeza. |
|
|
|
 |
|
Para montar:
- Capa inferior
- Motor
- Capa superior
- Fixação do conjunto
- Tampa de proteção do conjunto e suas travas
- Borracha de vedação
Detalhe do motor já com as capas, e indicação do parafuso de fixação do motor.
|
|
|
|
