Remova o parafuso de fixação - Direita Superior.

Remova o parafuso de fixação - Esquerda Superior.

Remova o parafuso de fixação da capa central - Direita Inferior.

Remova o parafuso de fixação da capa central - Direita Inferior.

Remova a capa central, com cuidado para não quebrar o botão de Alerta.

Capa central removida.

Remova a capa superior do painel.

Detalhe da remoção da capa superior.

Remova o parafuso de fixação do painel - Esquerda Superior.

Remova o parafuso de fixação do painel - Direita Superior.

Remova o parafuso de fixação do painel - Esquerda Inferior.

Remova o parafuso de fixação do painel - Direita Inferior.

Com a mão por trás do painel, desconecte o pluge do cabo do velocímetro.

Detalhe do cabo do velocímetro. As travas estão na ponta do cabo, onde há o plugue de conexão. Pressione o plugue para destravá-lo.

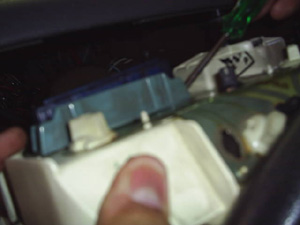

Desconecte o soquete na parte de trás do painel com o auxilio de uma chave de fenda pequena.

Depois de desconectados o soquete e o cabo do velocímetro, remova o painel pelo vão do volante.

Detalhe da parte traseira do painel, onde estão os circuitos e também o sistema de iluminação.

Retirando a lâmpada principal de iluminação do painel.

Para retirar o painel central, retire os botões.

Retire o parafuso de fixação, escondido atrás do botão direcionador do ar.

Retire o parafuso de fixação do painel, atrás do botão da temperatura do ar.

Remova o painel central, puxando pelo centro. Nunca pelas laterais para evitar trincas ou quebrar o painel.

Detalhe do painel preso apenas pelo soquete de iluminação.
