Retire os dois (2) parafusos da tampa da chave de seta. Cuidado com o botão do ALERTA, ele possui dois encaixes e para solta-lo é preciso gira-lo na direção dos encaixes. |
|
|
|
 |
|
Retire os dois (2) dos quatro parafusos de fixação da capa inferior do painel. |
|
|
|
 |
|
Retire os dois parafusos restantes da capa inferior. |
|
|
|
 |
|

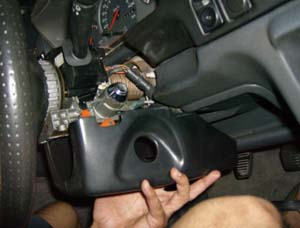

Retire a capa inferior do painel. Ela sai sob pressão para passar pelo sistema de ignição.
|
|
|
|
 |
|
Desmontando essa parte você terá acesso ao encaixa do cabo no puxador do capô. |
|
|
|
 |
|
Observe por onde o cabo passará, rumo ao cofre do motor. O buraco que vai pro motor fica logo acima da borrachinha que serve como limitador do pedal de embreagem. |
|
|
|
 |
|
Detalhe da borracha limitadora do pedal da embreagem e a passagem do cabo. |
|
|
|
 |
|
Buraco de passagem, agora sem o cabo. |
|
|
|
 |
|
No cofre do motor, o cabo sai atrás do hidrovácuo, é um lugar chato de mexer. Só cabe a mão mesmo. Passa do lado do filtro de ar prendendo no suporte da mangueira do ar condicionado. |
|
|
|
 |
|
Na frente do carro, ele passa por cima do coletor de ar, junto com o chicote do farol, e tem espaço na presilha pra ele. |
|
|
|
 |
|
Aproveite para tirar o mecânismo da trava do capu e faça uma limpeza e lubrificação completa. |
|
|
|
 |
|
Detalhe da peça nova. |
|
|
|
 |
|
Passar o cabo de fora pra dentro é mais fácil, mesmo com o hidrovácuo atrapalhando. Tire um e depois coloque o outro, prestando atenção onde o antigo estava.
Passe o cabo e encaixe ele no puxador do carro.
No motor, passe o cabo junto com o chicote do farol. |
|
|
|
 |
|
Detalhe da saída do cabo para o mecânismo.
Coloque a fechadura no lugar. Encaixe o cabo e a ponta. Ele fica folgado assim mesmo. É normal. Não influi em nada na hora de puxar. Apenas preocup-se em colocar a borrachinha que vem na ponta do cabo para que o cabo não escape do mecanismo. |
|
|
|
 |
|
Para regular a altura do capu e condicionamento da trava, utilize os dois suportes de borracha que funcionam como grandes parafusos cuja cabeça serve de apoio para o capu, ajustando assim sua altura em relação aos para-lamas e também para uso da trava do capu. |
|
|
|
 |
|
Alinhado o capu, parafuse a fechadura mas não aperte. Tire a grade, desça o capô e alinhe a trava do capô com a fechadura de modo que não fique pegando nas laterais.
Verifique a altura da fechadura pra não ficar com folga. Na maior parte dos casos aperte toda pra baixo. Abra o capu e aperte os parafusos.
O cabo já está no lugar. Agora é só colocar a borrachinha. É trabalhoso e necessário auxiliar com uma chave de fenda por dentro e por fora. Se tiver em duas pessoas, o serviço fica mais facil. |
|
|
|
 |
|
Fixe o cabo junto da mangueira para evitar que fiquem batendo durante o funcionamento do motor. |
|
|
|
 |
|
Detalhe da presilha. Pode ser utilizado sistemas chamados "enforca gato" ou presilhas plásticas facilmente encontradas em casas de auto-peças. |
|
|
|
